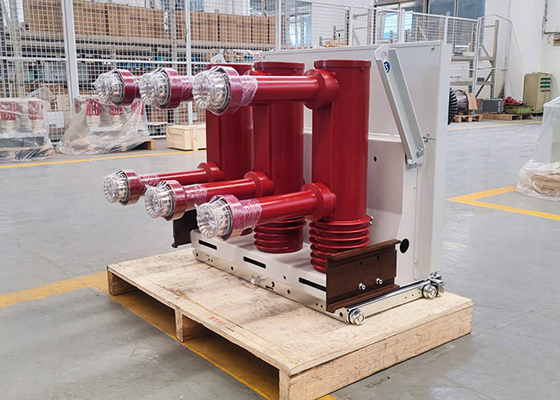

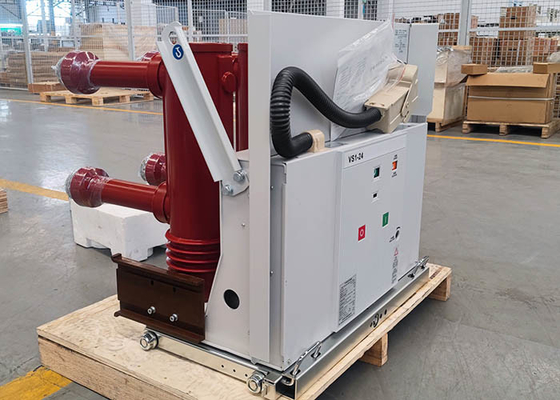

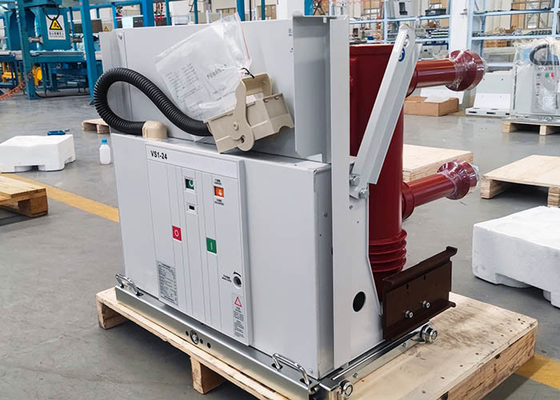

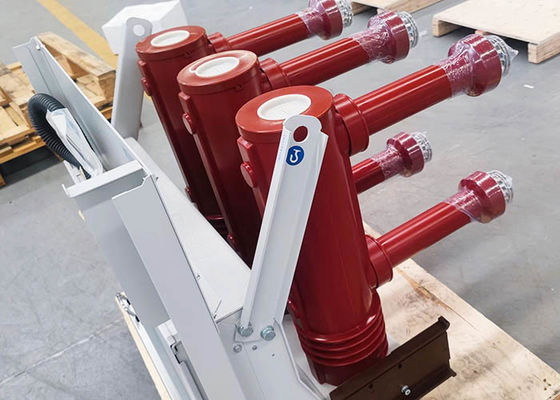

VS1-24 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট টাইপ ইনডোর হাই ভোল্টেজ 24KV

1 সেট
MOQ
negotiable
মূল্য
VS1-24 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট টাইপ ইনডোর হাই ভোল্টেজ 24KV
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
মডেল: VS1 (ZN63A)-24KV
ভেঙ্গে ফেলার সক্ষমতা: 20, 25, 31.5KA
রেটেড ভোল্টেজ: 24KV
রেট করা বর্তমান: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
যান্ত্রিক জীবন: 10000 বার
মোটর ভোল্টেজ: DC/AC 110V 220V
প্রকার: শূন্যস্থান
ওয়ারেন্টি: 1 বছর
বিশেষভাবে তুলে ধরা:

ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট

,

উচ্চ ভোল্টেজ 24KV ভ্যাকুয়াম সার্কিট ব্রেকার

,

3150A ভ্যাকুয়াম সার্কিট ব্রেকার

মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Metalwork
সাক্ষ্যদান: CE, ISO, CCC
মডেল নম্বার: VS1-24KV
প্রদান
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের প্যাকেজ
ডেলিভারি সময়: ২ 0 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

VS1-24/1250-31.5 ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

ভিএস২-২৪ সিরিজের ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারটি আমাদের কোম্পানি দ্বারা এবিবি কোম্পানির ভিডি৪-২৪ এর ভিত্তিতে উন্নত এবং ডিজাইন করা হয়েছে।



1প্রধান সার্কিট লুপটি কম্পাউন্ড আইসোলেশন গ্রহণ করে।

2ভ্যাকুয়াম আর্ক-সচুট শীর্ষ-গ্রেড নির্মাতারা দ্বারা উত্পাদিত হয় এবং আমরা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বিদেশী ভ্যাকুয়াম আর্ক-সচুট ইনস্টল করতে পারি।

3. নামমাত্র বর্তমানঃ 630A ~ 3150A. নামমাত্র শর্ট সার্কিট ড্রপ আউট বর্তমানঃ 20K ~ 31.5KA।

4যান্ত্রিক সহনশীলতাঃ ২০,০০০ বার।

5এটি বৈদ্যুতিক ক্ষমতা সুইচিং পরীক্ষা পাস করেছে এবং পুনরায় জ্বলন নেই।

6এটি 12 কেভি ভোল্টেজের প্লাটুন অঞ্চলে এবং 4,500 মিটার উচ্চতায় ব্যবহার করা যেতে পারে।



VS1-24 সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট টাইপ ইনডোর হাই ভোল্টেজ 24KV 0

টেকনিক্যাল প্যারামিটারঃ

পয়েন্ট ইউনিট তারিখ
নামমাত্র ভোল্টেজ



কেভি

24
নামমাত্র ধাক্কা প্রতিরোধ ভোল্টেজ 125
নামমাত্র স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (1 মিনিট) 65
নামমাত্র ফ্রিকোয়েন্সি হার্টজ 50
নামমাত্র শর্ট সার্কিট ব্রেকিং বর্তমান কেএ 20 25 31.5
নামমাত্র বর্তমান

630

1250

630

1250

১২৫০ ১৬০০

২০০০ ২৫০০ ৩১৫০

নামমাত্র স্বল্প-সময় প্রতিরোধের বর্তমান কেএ 20 25 31.5
নামমাত্র শীর্ষ সহনযোগ্য বর্তমান 50 63 80
নামমাত্র শর্ট সার্কিট তৈরির বর্তমান (পিক মান) 50 63 80
সেকেন্ডারি সার্কিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) V 2000
নামমাত্র অপারেশন ক্রম   ওপেন-০.৩এস-ক্লোজ ওপেন ১৮০এস-ক্লোজ ওপেন
শর্ট সার্কিটের নামমাত্র সময়কাল এস 4

নামমাত্র একক/ব্যাক-টু-ব্যাক ক্যাপাসিট্যান্স ব্যাংক ব্রেকিং বর্তমান

সেট ব্রেকিং বর্তমান



৪০০/৪০০
খোলা সময় (নামমাত্র ভোল্টেজ) এম এস ২০৫০
বন্ধের সময় (নামমাত্র ভোল্টেজ) এম এস ৩৫৭০
যান্ত্রিক জীবন সময় 10000
শর্ট সার্কিট ব্রেকিং বর্তমানের নামমাত্র ব্রেকিং সময় সময় 20
চলমান এবং স্ট্যাটিক পরিচিতির অনুমোদিত পরিধানের ঘনত্ব মিমি 3
নামমাত্র বন্ধের অপারেটিং ভোল্টেজ v AC110/220 DC110/220
নামমাত্র ওপেনিং অপারেটিং ভোল্টেজ v AC110/220 DC110/220
শক্তি সঞ্চয়কারী মোটরের নামমাত্র ভোল্টেজ v AC110/220 DC110/220
শক্তি সঞ্চয়কারী মোটরের নামমাত্র শক্তি w 70
শক্তি সঞ্চয় করার সময় s ≤15S
যোগাযোগের খোলার দূরত্ব মিমি ১৪±১
যোগাযোগের স্ট্রোক মিমি 3.5±1
যোগাযোগের রিবাউন্ড সময় এম এস ≤2

তিন-পর্যায়ের খোলার এবং বন্ধ

বৈচিত্র্য

এম এস ≤2
গড় খোলার গতি (সামনে 8 মিমি) m/s 1.4±0.2
গড় বন্ধের গতি m/s 0.7±0.2
খোলার পরিচিতি রিবাউন্ড প্রশস্ততা এম এস ≤2
প্রধান সার্কিট প্রতিরোধের Ω

≤80 ((630A) ≤60 ((1250A)

≤40 ((1600~2000A) ≤25 ((২৫০০A এর উপরে)
