| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Metalwork |
| সাক্ষ্যদান: | CE, ISO, CCC |
| মডেল নম্বার: | ZN28G-12 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের প্যাকেজ |
| ডেলিভারি সময়: | ২ 0 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 সেট |
| মডেল: | ZN28G-12 | ভেঙ্গে ফেলার সক্ষমতা: | 20, 25, 31.5, 40, 50KA |
|---|---|---|---|
| রেটেড ভোল্টেজ: | 12KV | রেট করা বর্তমান: | 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A |
| যান্ত্রিক জীবন: | 10000 বার | মোটর ভোল্টেজ: | DC/AC 110V 220V |
| পদ্ধতি: | বসন্ত শক্তি চার্জিং | ওয়ারেন্টি: | 1 বছর |
| লক্ষণীয় করা: | ZN28G-12 ইন্ডোর ভ্যাকুয়াম সার্কিট ব্রেকার,ইন্ডোর ভ্যাকুয়াম সার্কিট ব্রেকার 12KV,CE ISO CCC ভ্যাকুয়াম সার্কিট ব্রেকার |
||
সাধারণ:

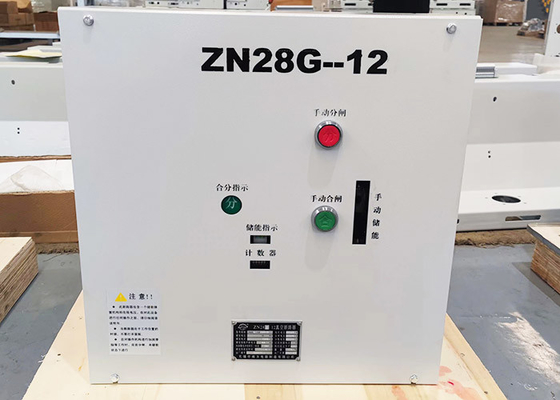

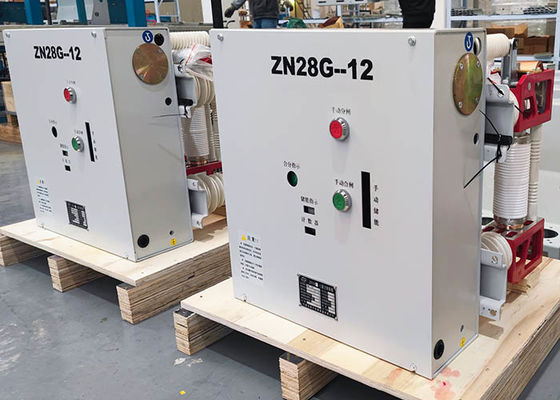

ZN28G-12 ইনডোর এসি হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি ইনডোর সুইচিং ইকুইপমেন্ট যার তিন-ফেজ AC 50HZ এবং রেটেড ভোল্টেজ 12KV।এটি পাওয়ার গ্রিড সরঞ্জাম এবং শিল্প ও খনির উদ্যোগের সুরক্ষা এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকারের বিশেষ সুবিধার কারণে, এটি বিশেষ করে ঘন ঘন অপারেশনের জন্য বা অনেক সময় শর্ট সার্কিট কারেন্ট ভাঙার জন্য উপযুক্ত।

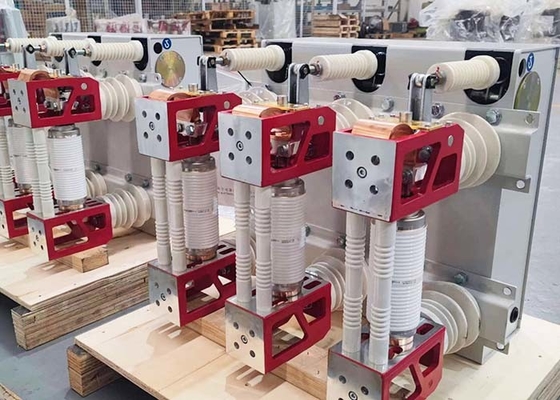

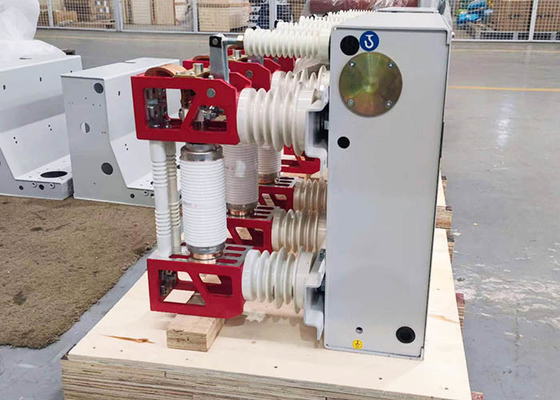

ভ্যাকুয়াম সার্কিট ব্রেকারের সহজ কাঠামো এবং ছোট ভলিউমের সুবিধা রয়েছে এবং অপারেটিং মেকানিজম হল স্প্রিং এনার্জি স্টোরেজ টাইপ।এটি এসি পাওয়ার বা ডিসি পাওয়ার সাপ্লাই দ্বারা পরিচালিত হতে পারে এবং তিনটি পর্যন্ত ওভারকারেন্ট ট্রিপ ডিভাইস ইনস্টল করা যেতে পারে।সার্কিট ব্রেকার অপারেটিং মেকানিজমের সমন্বিত নকশা এবং স্থির ইনস্টলেশন ইউনিট হিসাবে সার্কিট ব্রেকার বডি গ্রহণ করে।ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারের অংশ এবং অপারেটিং মেকানিজম অংশ সামনে এবং পিছনে সাজানো হয়।যৌগিক নিরোধক সামগ্রিক কাঠামো ইনস্টল করা সহজ, কোন সমন্বয় এবং সামান্য রক্ষণাবেক্ষণ।
প্রযুক্তিগত পরামিতি:
| আইটেম | ইউনিট | তারিখ | |||
| রেটেড ভোল্টেজ |
কেভি |
12 | |||
| রেটেড ইমপালস ভোল্টেজ সহ্য করে | 75 | ||||
| রেট করা স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | 42 | ||||
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | |||
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 20 | 25 | 31.5 | 40 |
| রেট করা বর্তমান | ক |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| রেট স্বল্প সময়ের বর্তমান সহ্য করা | কেএ | 20 | 25 | 31.5 | 40 |
| রেট পিক সহনীয় বর্তমান | 50 | 63 | 80 | 100 | |
| রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান) | 50 | 63 | 80 | 100 | |
| সেকেন্ডারি সার্কিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | ভি | 2000 | |||
| রেট অপারেশন ক্রম |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (40KA এ) |
||||
| শর্ট সার্কিট কারেন্টের রেটেড সময়কাল | এস | 4 | |||
|
রেট করা একক/ব্যাক-টু-ব্যাক ক্যাপাসিট্যান্স ব্যাঙ্ক ব্রেকিং কারেন্ট ব্রেকিং কারেন্ট সেট করুন
|
ক | 630/400 | |||
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট ডিসি প্রবাহ শতাংশ | ≤35% | ||||
| গড় বন্ধ গতি | মাইক্রোসফট | 0.6±0.2 | |||
| খোলার গড় গতি | মাইক্রোসফট | 1.2±0.3 | |||
| খোলার সময় | মাইক্রোসফট | ≤60 | |||
| বন্ধের সময় | মাইক্রোসফট | ≤80 | |||
| যান্ত্রিক জীবন | বার | 10000 | |||
| রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট ব্রেকিং টাইম | বার | 30 | |||
| অনুমোদিত পরিধান চলন্ত এবং স্থির পরিচিতি পুরুত্ব জমা | মিমি | 3 | |||
| রেট করা বন্ধ অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| রেট করা খোলার অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| শক্তি সঞ্চয় মোটর রেট ভোল্টেজ | v | AC110/220 DC110/220 | |||
| যোগাযোগ খোলার দূরত্ব | মিমি | 11±1 | |||
| যোগাযোগ স্ট্রোক | মিমি | 4±1 | |||
| যোগাযোগ বাউন্স সময় | মাইক্রোসফট | ≤2 | |||
|
তিন - ফেজ খোলার এবং বন্ধ ভিন্নতা |
মাইক্রোসফট | ≤2 | |||
| যোগাযোগ রিবাউন্ড প্রশস্ততা খোলার | মাইক্রোসফট | ≤3 | |||
| প্রধান সার্কিট প্রতিরোধের | Ω | ≤40 (40KA এ ≤25) | |||
