থ্রি ফেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার হাই ভোল্টেজ সাইড মাউন্টেড AC 50HZ 12KV 3150A

1 সেট
MOQ
negotiable
মূল্য
থ্রি ফেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার হাই ভোল্টেজ সাইড মাউন্টেড AC 50HZ 12KV 3150A
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
মডেল: 3AV5-12
ভেঙ্গে ফেলার সক্ষমতা: 20, 25, 31.5, 40KA
রেটেড ভোল্টেজ: 12KV
রেট করা বর্তমান: 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A
যান্ত্রিক জীবন: 20000 বার
মোটর ভোল্টেজ: DC/AC 110V 220V
প্রকারভেদ: প্রত্যাহারযোগ্য, স্থির, পার্শ্ব-মাউন্ট করা
ওয়ারেন্টি: 1 বছর
বিশেষভাবে তুলে ধরা:

3ফেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার

,

AC 50HZ ভ্যাকুয়াম সার্কিট ব্রেকার

,

12KV ভ্যাকুয়াম সার্কিট ব্রেকার

মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Metalwork
সাক্ষ্যদান: CE, ISO, CCC
মডেল নম্বার: 3AV5-12
প্রদান
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের প্যাকেজ
ডেলিভারি সময়: ২ 0 দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

3AV5-12/1250-31.5 ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

3AV5 সার্কিট ব্রেকার সিরিজ হল ইনডোর হাই-ভোল্টেজ সুইচগিয়ার, রেটেড ভোল্টেজ 12 কেভি, ফ্রিকোয়েন্সি 50 Hz থ্রি-ফেজ পাওয়ার সিস্টেমের জন্য উপযুক্ত, সুরক্ষা এবং নিয়ন্ত্রণ সরঞ্জাম হিসাবে, উচ্চ নির্ভরযোগ্যতা, সহজ অপারেশন, সাধারণ রক্ষণাবেক্ষণ এবং অন্যান্য বৈশিষ্ট্য সহ।সার্কিট ব্রেকারটি মিডল-টাইপ সুইচগিয়ার এবং ফিক্সড সুইচগিয়ারের পাশাপাশি তেল-মুক্ত রূপান্তরের জন্য ব্যবহার করা যেতে পারে।ভ্যাকুয়াম সার্কিট ব্রেকারের বিশেষ সুবিধার কারণে, এটি বিশেষ করে ঘন ঘন অপারেশনের জন্য উপযুক্ত যার জন্য রেট করা কারেন্ট প্রয়োজন হয়, বা অনেকবার শর্ট-সার্কিট কারেন্ট ভাঙ্গার জন্য।3AV5 ভ্যাকুয়াম সার্কিট ব্রেকারে তিনটি ইনস্টলেশন মোড রয়েছে: ফিক্সড টাইপ, এক্সট্রাকশন টাইপ এবং সাইড মাউন্ট করা।বিশেষ প্রয়োজনীয়তার জন্য, প্রস্তুতকারকের সাথে যোগাযোগ করুন।

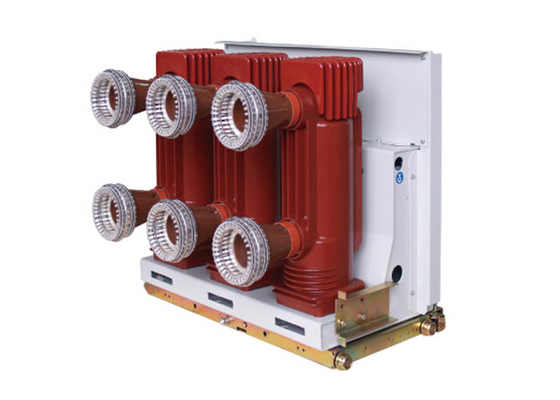

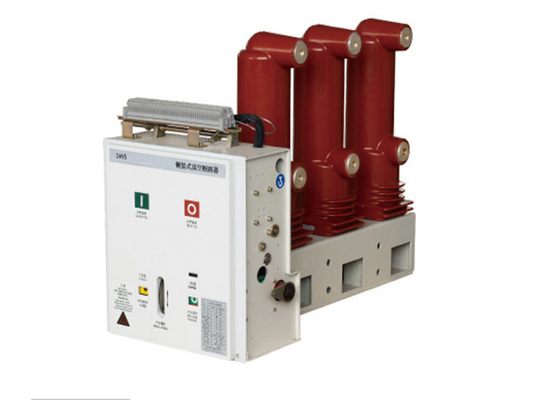

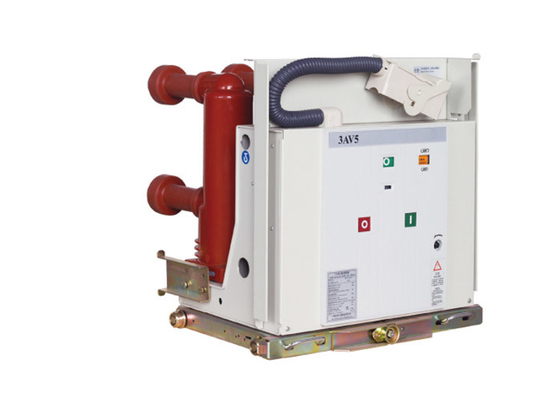

থ্রি ফেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার হাই ভোল্টেজ সাইড মাউন্টেড AC 50HZ 12KV 3150A 0

প্রযুক্তিগত পরামিতি:



আইটেম ইউনিট তারিখ
রেটেড ভোল্টেজ



কেভি

12
রেটেড ইমপালস ভোল্টেজ সহ্য করে 75
রেট করা স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) 42
রেটেড ফ্রিকোয়েন্সি Hz 50~60
রেট শর্ট সার্কিট ব্রেকিং কারেন্ট কেএ 20 25 31.5 40
রেট করা বর্তমান

630 1000

1250

630 1000

1250 1600

1250 1600

2000 2500

1600 2000 2500 3150 4000
রেট স্বল্প সময়ের বর্তমান সহ্য করা কেএ 20 25 31.5 40
রেট পিক সহনীয় বর্তমান 50 63 80 100
রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান) 50 63 80 100
সেকেন্ডারি সার্কিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) ভি 2000
রেট অপারেশন ক্রম

O-0.3S-CO-180S-CO

O-180S-CO-180S-CO (40KA এ)

রেট করা একক/ব্যাক-টু-ব্যাক ক্যাপাসিট্যান্স ব্যাঙ্ক ব্রেকিং কারেন্ট

ব্রেকিং কারেন্ট সেট করুন



630/400 (40KA 800/400)
রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট ডিসি প্রবাহ শতাংশ   ≤35%
খোলার সময় (রেট ভোল্টেজ) মাইক্রোসফট 20-50
বন্ধের সময় (রেট ভোল্টেজ) মাইক্রোসফট 30-70
যান্ত্রিক জীবন বার 20000
রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট ব্রেকিং টাইম বার 50 (40KA 30)
অনুমোদিত পরিধান চলন্ত এবং স্থির পরিচিতি পুরুত্ব জমা মিমি 3
রেট করা বন্ধ অপারেটিং ভোল্টেজ v AC110/220 DC110/220
রেট করা খোলার অপারেটিং ভোল্টেজ v AC110/220 DC110/220
শক্তি সঞ্চয় মোটর রেট ভোল্টেজ v AC110/220 DC110/220
শক্তি সঞ্চয় মোটর রেট পাওয়ার w 80
যোগাযোগ খোলার দূরত্ব মিমি 11±1
যোগাযোগ স্ট্রোক মিমি 3.5±1
যোগাযোগ বাউন্স সময় মাইক্রোসফট ≤2 (40KA ≤3)

তিন - ফেজ খোলার এবং বন্ধ

ভিন্নতা

মাইক্রোসফট ≤2
গড় বন্ধ গতি *1 মাইক্রোসফট 0.9-1.3
গড় বন্ধের গতি*2 মাইক্রোসফট 0.4-0.8
প্রধান সার্কিট প্রতিরোধের μΩ

≤50 (630A) ≤45 (1250A)

≤35 (1600-2000A) ≤25 (2500A এর উপরে)
