পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Metalwork
সাক্ষ্যদান: CE, ISO, CCC
মডেল নম্বার: CNC4-6P500
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 বিন্যাস করুন
মূল্য: negotiable
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বক্স
ডেলিভারি সময়: 40 দিন
পরিশোধের শর্ত: L/C, T T
যোগানের ক্ষমতা: 100 সেট করে প্রতি মাসে
মোটর এবং সার্ভো তারগুলি: |
জাপান প্যানাসোনিক সার্ভো শিল্ড তারগুলি |
প্লাজমা কাটার ক্ষমতা: |
পিয়ার্স 22 মিমি মাইল্ড স্টিল |
ড্রাইভিং ওয়ে: |
একক ড্রাইভ |
কাটার ধরণ: |
রক্তরস |
কন্ট্রোলার সফটওয়্যার: |
FLSK পাইপ |
ওয়ারান্টীর: |
১ বছর |
মোটর এবং সার্ভো তারগুলি: |
জাপান প্যানাসোনিক সার্ভো শিল্ড তারগুলি |
প্লাজমা কাটার ক্ষমতা: |
পিয়ার্স 22 মিমি মাইল্ড স্টিল |
ড্রাইভিং ওয়ে: |
একক ড্রাইভ |
কাটার ধরণ: |
রক্তরস |
কন্ট্রোলার সফটওয়্যার: |
FLSK পাইপ |
ওয়ারান্টীর: |
১ বছর |

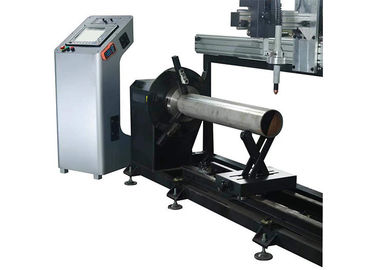

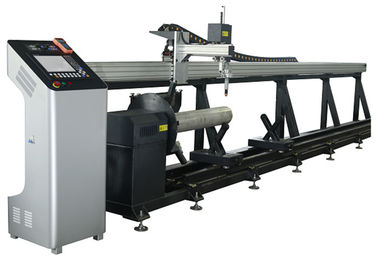

প্যানাসোনিক মোটর সহ টিউব মাস্টার 2 এক্সিস সিএনসি প্লাজমা মাইল্ড স্টিল পাইপ কাটিং মেশিন
পণ্যের বিবরণ:

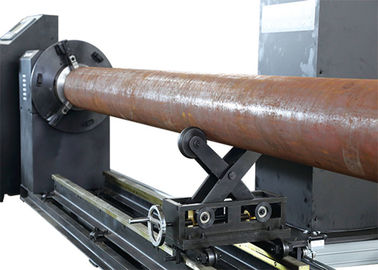

1) এটি পাইপ সমান্তরাল যা গ্যান্ট্রি স্টাইল ডিজাইন ব্যবহৃত হয়। উত্তোলন সরঞ্জাম সহ ট্রাক্টর গ্যান্ট্রি বিমে ইনস্টল করা হয়েছে। ছক চোয়াল দ্বারা পাইপ ফিক্স, এবং চলমান এবং স্থায়ী পাইপ সমর্থকদের সাথে যা রেলগুলিতে এবং পাইপের নীচে থাকে।
2) কাটা যখন, সিএনসি নিয়ন্ত্রণ ব্যবস্থা পাইপ কাটা, ট্র্যাক্টর সরানো এবং পাইপ ঘোরান নিয়ন্ত্রণ করবে। পুরো মেশিন কাজের স্থায়িত্ব এবং দীর্ঘমেয়াদী ব্যবহার করা যেতে পারে। সহজ অপারেশন এবং উচ্চ দক্ষতা।
3) বেভাল কাটার পাইপ ছাড়াই 50-500 মিমি ব্যাসের জন্য ফিট কাজ।
যন্ত্রের ডেটা:
কার্যকর কাটি ব্যাস: | 50-500mm |
কার্যকর কাটিয়া দৈর্ঘ্য: | 6000mm |
পাইপের সর্বাধিক ওজন: | 1000kg |
রেটেড ঘোরার গতি: | 0-15 আরপিএম |
পাইপের ওভালাইটি: | ≤2% |
| স্টেন্ট পাইপের পরিমাণ: | 4 সেট |
| সর্বাধিক বেভেল কোণ: | কোন বেভেল ফাংশন |
| বেভেল যথার্থতা: | কোন বেভেল ফাংশন |
| টর্চ উত্তোলন দূরত্ব (জেড): | ≤210mm |
যথাযথ কাজ: | ± 0.2 মিমি / মি |
লিফট এবং ডাউন অ্যাডজাস্টমেন্ট: | বৈদ্যুতিক উচ্চতা এবং রিমোট কন্ট্রোল (প্লাজমা টিএইচসি কাটার সময় টর্চের উচ্চতা নিয়ন্ত্রণ করবে) |
টেবিল কাটা: | পাইপ কাটা ব্রেস এবং ফিক্সচার |
সুরক্ষা বন্দোবস্ত: | জরুরী স্টপ সুইচ |
ইনপুট শক্তি: | একক ফেজ AC220V + 3 ফেজ এসি 380V |
বেসিক উপাদান এবং স্পেসিফিকেশন:
উষ্ণতা অপচয়, ওয়েল্ড সহ এবং স্ট্রেস রিলিফ প্রসেসিংয়ের পরে শক্তিশালী মরীচি। এটি নিশ্চিত করে যে মরীচি শক্তিশালী এবং বিকৃতির পক্ষে শক্ত।
1) এক্স অক্ষ রেল পথ দৈর্ঘ্য: 7000 মিমি
2) এক্স অক্ষ ড্রাইভিং সিস্টেম: পাইপ ডাইরেকশন হিসাবে টর্চ দৈর্ঘ্য মুভিং সংজ্ঞা (ড্রাইভার এবং গিয়ার বাক্স সহ ধাপে মোটর)
3) ওয়াই অক্ষ অক্ষ ছাক ব্যাস: -550-500 মিমি
4) ওয়াই অক্ষটি ড্রাইভিং সিস্টেম: পাইপ ঘূর্ণায়মান অক্ষ (জাপান প্যানাসোনিক সার্ভো 750W ডিজিটাল সার্ভো মোটর ড্রাইভার এবং গিয়ার বক্স সহ)
5) জেড অক্ষ অক্ষর ড্রাইভিং সিস্টেম: উপরে এবং ডাউন অক্ষটি
6) এক্স এবং ওয়াই অক্ষ গ্যাস এবং তারের চলন্ত: ভারী শুল্ক শিল্প তারের চেইন
7) এক্স অক্ষ রেল: 24 কেজি / এম উচ্চ সংজ্ঞা ভারী দায়িত্ব রেলপথ
8) কন্ট্রোল ক্যাবিনেট, বৈদ্যুতিক ক্যাবিনেট, উচ্চ ফ্রিকোয়েন্সি ক্যাবিনেট: ওমরন, সাইমনস, তারের টার্মিনাল সংযোগকারী SCHNEIDER এর উপাদান সহ
মেশিনের সাইটের শর্ত প্রয়োজন:
1. ভোল্টেজ প্রয়োজনীয়তা:
1) 3 × 400v ± 10% / 50Hz, 220v ± 10% / 50Hz
2) থ্রি-ফেজ ভোল্টেজের স্থিতিশীলতা ± 5% এর চেয়ে কম
3) থ্রি-ফেজ ভোল্টেজ ভারসাম্যহীনতা 2.5% এর চেয়ে কম
4) ভোল্টেজ স্থিতিশীল উত্স ব্যবহার করে প্রস্তাবিত।
দ্রষ্টব্য: গ্রাউন্ডিং প্রতিরোধের ≤10।
২. বায়ুচাপের প্রয়োজনীয়তা সঙ্কুচিত করুন (প্লাজমা কাটিয়া):
1) গ্যাস উড়ন্ত প্রয়োজনীয়তা: 0.9 মি 3 / মিনিট
2) গ্যাস চাপ: 8.3 কেজি / সেমি 2
3) শিশির-পয়েন্টের তাপমাত্রা 5 সেন্টিগ্রেডের বেশি নয়: তেল উপাদান: 0.003 পিপিএম কঠিন কণা -0.01 মাইক্রন
4) তেল মুক্ত বায়ু সংক্ষেপক, ফ্রিজিং ড্রায়ার এবং আল্ট্রা ফিল্টার ব্যবহার করার পরামর্শ দেওয়া হয় (সিস্টেমে মরিচা উপাদান থাকতে পারে না)।
3. কাটিং পাইপটি অবশ্যই 5 মিমি ব্যাসের চেয়ে কম মসৃণ পৃষ্ঠের ডিম্বাকৃতির আকারের বিচ্যুতি হতে হবে। আইএসও স্ট্যান্ডার্ড পৌঁছান।
4. কার্যকারী তাপমাত্রা: -10 ° C -45। C
আর্দ্রতা: <90%, কোন ঘনত্ব নয়
আশেপাশে: ভেন্টিলেশন, কোনও বড় কাঁপুনি

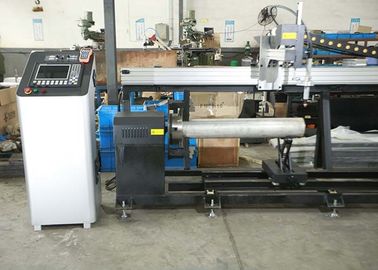

নমুনা কাটা:
