উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Metalwork |
সাক্ষ্যদান: | CE, ISO, CCC |
মডেল নম্বার: | HFYG-400 (এমআইজি) |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 40 দিন |
পরিশোধের শর্ত: | L/C, T T |
যোগানের ক্ষমতা: | 100 সেট করে প্রতি মাসে |
ব্যবহার: | তেল সিলিন্ডার eldালাই মেশিন | Eldালাই গতি: | 2 ~ 10 মিমি / সে |
---|---|---|---|
বিছানার সর্বোচ্চ সুইং ব্যাস: | 600 মিমি | Ldালাই স্রোত বহন করা হয়: | 500A |
ওজন বহন: | 1000kg | গ্যাস উত্স চাহিদা: | 0.4 ~ 0.8 এমপিএ |
আত্মীয় বাতাসের: | <80% | ||
লক্ষণীয় করা: | স্বয়ংক্রিয় পাইপ ldালাই মেশিন,স্বয়ংক্রিয় ldালাই সরঞ্জাম |

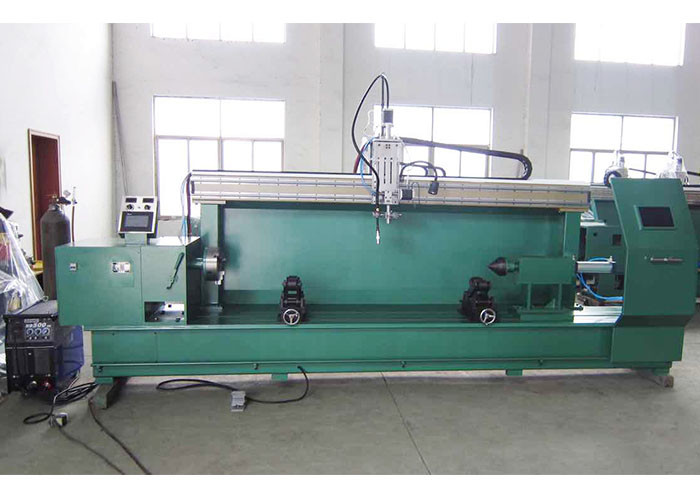

স্বয়ংক্রিয় জলবাহী তেল সিলিন্ডার অনুভূমিক সার্কিফেরিয়েনশিয়াল সীম ওয়েল্ডিং মেশিন
ওয়ার্কপিস প্রয়োজনীয়তা:
1) eldালাই অবজেক্ট: সিলিন্ডার এবং সিলিন্ডার নীচে ভি, ইউ-আকারের weালাই, সিলিন্ডার এবং ফ্ল্যাঞ্জ ফিললেট ওয়েল্ডের weালাই;
2) উপাদানগুলি: ইস্পাত টিউব এসটি 52 বেকড এবং শ্যাঙ্ক স্টিল SAE 1045;
3) সিলিন্ডার ব্যাস: ¢ 40 ~ ¢ 450 মিমি;
4) ওয়ার্কপিসের দৈর্ঘ্য: 100 ~ 3000 মিমি;
5) সিলিন্ডারের বেধ: 5 ~ 50 মিমি।
সরঞ্জাম ওভারভিউ:
ক্রিয়ামূলক প্রয়োজনীয়তা:
1) এটি সিলিন্ডারের ভি-আকৃতির ldালাইয়ের সিলিন্ডারের নীচে এবং সিলিন্ডার এবং ফ্ল্যাঞ্জের মধ্যে ফিলিট ওয়েল্ডকে সন্তুষ্ট করে;
2) এস স্পেশাল ওয়েল্ডিং মেশিনটি ওয়ার্কপিস ঘূর্ণন এবং ldালাই বন্দুক ফিক্সিংয়ের মোড গ্রহণ করে; ldালাই টর্চটি মাইক্রো সামঞ্জস্য প্রক্রিয়া এবং দ্বি-অক্ষের কোণ অ্যাডজাস্টিং ডিভাইস সহ সজ্জিত, যা বিভিন্ন ldালাই কোণকে সামঞ্জস্য করতে পারে; ldালাই টর্চ উত্তোলন মোটর দ্বারা নিয়ন্ত্রিত হয়, স্টেপিং মোটরটি ওয়েল্ডিং বন্দুকে সুইং করতে চালিত করে; টেলস্টক টপিং ডিভাইস বায়ু চাপ নিয়ন্ত্রণ গ্রহণ করে। মেশিন হেড তিনটি নখর বাতা ধারক ব্যবহার করে। ডিভাইসটি স্বয়ংক্রিয়ভাবে, ম্যানুয়ালি এবং আধা-স্বয়ংক্রিয়ভাবে চালিত হতে পারে;
3) সরঞ্জাম স্বয়ংক্রিয় প্রক্রিয়া উত্পাদন উপলব্ধি করতে প্রোগ্রামেবল কন্ট্রোলার (পিএলসি) নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।
প্রধান বৈশিষ্ট্য:
1) eldালাই প্রক্রিয়া: সিও 2 ldালাই গৃহীত হয়, ওয়ার্কপিসটি ঘোরানো হয়, এবং ldালাই টর্চটি দোলা এবং মাল্টি-স্তর weালাই হয়।
2) eldালাই শক্তি: গ্যাস ieldালাই weালাই মেশিন প্লাস তারের ফিডার ব্যবহার করে ldালাই শক্তি সরবরাহ।
3) eldালাই অবস্থানের প্রয়োজনীয়তা: অনুভূমিক অবস্থান বাতা, অপারেশন।
4) বিশেষ মেশিনের কাঠামো: ldালাই মেশিন সরঞ্জামটি কার্বন ইস্পাত দিয়ে তৈরি, যা শক্ত এবং স্থিতিশীল। সক্রিয় প্রক্রিয়া এবং চাপ টেলস্টক ডিভাইসের উভয় প্রান্তে সেট করা আছে। মাথা স্থির এবং টেলস্টক সামঞ্জস্যযোগ্য।
5) অ্যাক্টিভ মেশিন মাথা: workpiece ঘূর্ণন পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত হয় + হ্রাসকারী + তিন-চোয়াল clamping। আন্দোলন স্থিতিশীল এবং ধাপহীন গতির নিয়ন্ত্রণ; পুরো টেলস্টকটি রেল দ্বারা পরিচালিত হয় (বিভিন্ন দৈর্ঘ্যের ওয়ার্কপিস সমন্বিত)।
6) টেলস্টক: টাইট অংশের শীর্ষটি বায়ুচাপের টিপ গ্রহণ করে।
7) eldালাই মশাল চলমান প্রক্রিয়া: টর্চ উত্তোলন নিয়ন্ত্রণের জন্য বায়ুচাপকে গ্রহণ করে। মোটর দ্বারা ওয়েল্ডিং টর্চ সুইংয়ের স্তরগুলির মধ্যে স্বয়ংক্রিয়ভাবে উত্তোলনের দূরত্ব রয়েছে। ওয়েল্ডিং টর্চের বাম এবং ডান সুইংয়ের আকারটি সামঞ্জস্য করা যেতে পারে, যা উত্পাদন প্রয়োজন অনুসারে সেট করা যেতে পারে।
8) বন্ধনী প্রক্রিয়া: রোলার ফ্রেমের খোলার সামঞ্জস্য করে যখন ওয়ার্কপিসের ব্যাস আলাদা হয়, তখনও কেন্দ্রটি আবর্তনের কেন্দ্রের সাথে সামঞ্জস্যপূর্ণ।
9) প্রতিরক্ষামূলক দরজা এবং বাক্সের শরীর: অস্থাবর স্লাইডিং দরজা সামনে সরবরাহ করা হয়, ওয়েল্ডিং শর্তটি পর্যবেক্ষণ এবং চাপ সুরক্ষা রেডিয়েশন এবং মানব দেহের ঝালাই স্প্ল্যাশ ক্ষতি প্রতিরোধের জন্য সুরক্ষিত কাচ দিয়ে সজ্জিত, দরজার সাথে সংহত করে, ডিভাইসটি সুন্দর দেখাচ্ছে।
10) বায়ুচাপ নিয়ন্ত্রণ ব্যবস্থা: শীর্ষ টিপ টেলিস্কোপিক, সিস্টেমের নকশা জাতীয় মানের সাথে মিলছে।
11) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: প্রোগ্রামেবল কন্ট্রোলার (পিএলসি) প্রধান নিয়ন্ত্রণ ইউনিট হিসাবে ব্যবহৃত হয়, এবং আউটপুট পয়েন্টটি মধ্যবর্তী রিলে দ্বারা সুরক্ষিত হয়। চাইনিজ ডিসপ্লে টাচ স্ক্রিনটি প্যারামিটার অ্যাডজাস্টমেন্ট ডায়ালগ ইন্টারফেস হিসাবে ব্যবহৃত হয়। টাচ স্ক্রিন প্রতিটি স্তরের ldালাই ভোল্টেজ এবং বর্তমান সেট করতে পারে। স্বয়ংক্রিয় টর্চ উত্তোলন ফাংশন, ম্যানুয়াল এবং স্বয়ংক্রিয় ফাংশন সহ প্রতিটি স্তরের ওয়েল্ডিং গতি এবং সুইং গতি সেট করুন।
12) সম্পূর্ণ ডিজিটাল ldালাই স্পেসিফিকেশন সমন্বয় কনসোল উপলব্ধি করা যেতে পারে, সেটিংস বাস্তবায়ন করা যেতে পারে, ldালাই গতি ধীরে ধীরে সামঞ্জস্য করা যেতে পারে, সংখ্যা প্রদর্শন, ওয়েল্ডিং রিং সংখ্যার প্রসেট।
13) পৃথকভাবে বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং অপারেশন বাক্স সেট আপ করুন, তারগুলি, এয়ার পাইপ ইত্যাদি গ্রহণের জন্য স্ট্যান্ডার্ড ক্যাবল ট্যাঙ্ক চেইন ব্যবহার করুন ..
14) সুরক্ষা ডিভাইস: সরঞ্জামগুলি অস্বাভাবিক হলে ডিভাইসটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং স্থির থাকে এবং কলটি আবার শুরু হয়।
15) সরঞ্জামের রঙ: পেইন্টটি নীল, আপেল সবুজ বা ব্যবহারকারী দ্বারা বর্ণিত রঙ (ব্যবহারকারীর একটি মানক রঙের কার্ড সরবরাহ করা প্রয়োজন))
প্রধান কনফিগারেশন:
পদ | নাম | স্পেসিফিকেশন / মডেল | পরিমাণ | ব্র্যান্ডস |
1 | সিও 2 ldালাই উত্স | FR500 | 1 একক | প্যানাসনিক |
2 | ওয়্যার ফিডার | 1 একক | ||
3 | পিএলসি | 32 পয়েন্ট | 1 সেট | তানওয়াই ডেল্টা |
4 | ফ্রিকোয়েন্সি রূপান্তরকারী | 1.5kw 220v | 1 সেট | তানওয়াই ডেল্টা |
5 | টাচ স্ক্রিন | 7 "রঙিন পর্দা | 1 একক | তানওয়াই ডেল্টা |
6 | লিনিয়ার গাইড | আব্বা | 1 সেট | তাইওয়ান এ বি বি এ |
7 | স্লাইডার | আব্বা | 1 সেট | তাইওয়ান এ বি বি এ |
8 | এনকোডার | 1 টুকরা | জাপান ওমরন | |
9 | নল | SC80 * 200 SDA40 * 30 | 1 টুকরা | তাইওয়ান ইয়াদেকে |
1 টুকরা | ||||
10 | লিনিয়ার মডিউল দোলক | 1 সেট | তাইওয়ান | |
11 | বেলন বন্ধনী | 2 টুকরা | ||
12 | মোটর | 86 | 2 টুকরা | |
13 | ফ্রিকোয়েন্সি নিয়ন্ত্রণ থ্রি-ফেজ অ্যাসিনক্রোনাস মোটর | YUPSOL -4 | চীন লিজিউ | |
14 | হ্রাসকারক | WPA80 | 1 টুকরা | চীন টাইলং |
ওয়েল্ডিং ওয়ার্কপিসের ফটো:
