পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Metalwork
সাক্ষ্যদান: CE, ISO, CCC
মডেল নম্বার: সিটিএল-5X1250
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 বিন্যাস করুন
মূল্য: negotiable
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বাক্স
ডেলিভারি সময়: 40 দিন
পরিশোধের শর্ত: L/C, T T
যোগানের ক্ষমতা: 100 সেট করে প্রতি মাসে
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: |
380V, 3 পিএইচ, 50HZ বা গ্রাহক |
উপাদান: |
Q235 বা Q345 হালকা ইস্পাত |
ক্ষমতা: |
ব্যাটারি |
লোড করার ক্ষমতা: |
200 টন |
ব্যবহার: |
হালকা মেরু ঢালাই |
নিয়ন্ত্রণ মোড: |
পুশ বোতাম কন্ট্রোল, ওয়্যারলেস রিমল্ড |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: |
380V, 3 পিএইচ, 50HZ বা গ্রাহক |
উপাদান: |
Q235 বা Q345 হালকা ইস্পাত |
ক্ষমতা: |
ব্যাটারি |
লোড করার ক্ষমতা: |
200 টন |
ব্যবহার: |
হালকা মেরু ঢালাই |
নিয়ন্ত্রণ মোড: |
পুশ বোতাম কন্ট্রোল, ওয়্যারলেস রিমল্ড |

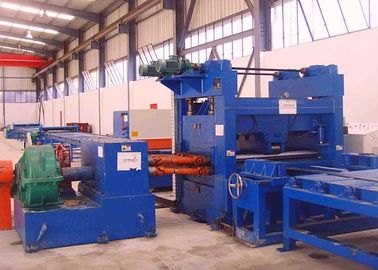

হালকা মেরু জন্য দৈর্ঘ্য লাইন কাটা
অ্যাপ্লিকেশন:
এটা হালকা মেরু উপাদান জন্য, uncoiling, স্তর, কাটিয়া, একপাশে ছোট প্রস্থ, একপাশে বড় প্রস্থ ইস্পাত প্লেট পেতে প্রান্ত slitting এবং মৃৎপাত্র slitting প্রক্রিয়া।
এই লাইনটি বিভিন্ন নির্দিষ্টকরণের সাথে স্টেইনলেস কুণ্ডলীটির জন্য ব্যবহৃত হয়, যা অপরিবর্তিত-স্তরীয়-কাটিংয়ের মাধ্যমে প্রয়োজনীয় দৈর্ঘ্য হিসাবে ফ্ল্যাটেড প্লেটগুলিতে কাটিয়ে উঠতে পারে।
এই লাইন লেআউট, সহজ অপারেশন, উচ্চ স্তরের অটোমেশন যা সব ধরনের স্টেইনলেস কুণ্ডলী, রঙিন কুণ্ডলী, অ্যালুমিনিয়াম কুণ্ডলী, galvanize কুণ্ডলী বা আঁকা কুণ্ডলী প্রক্রিয়াকরণ করতে পারে যুক্তিসঙ্গত। এই লাইন বিস্তৃতভাবে ধাতু প্লেট প্রক্রিয়াকরণ শিল্পে প্রয়োগ করা হচ্ছে, যেমন গাড়ী, ধারক, পরিবারের যন্ত্রপাতি, প্যাকিং, নির্মাণ সামগ্রী ইত্যাদি।
এই লাইন কুণ্ডলী গাড়ী, ডবল মাথা uncoiler, জলবাহী চাপ এবং নির্দেশক, ফয়েল মাথা, চিম্টি ডিভাইস, স্তরী, servo দৈর্ঘ্য গেজ ডিভাইস, বায়ুসংক্রান্ত cluth শিয়ার, চাবুক conveyer, বায়ুসংক্রান্ত স্ট্যাকার, আনলোডিং গাড়ী, বৈদ্যুতিক সিস্টেম, ইত্যাদি পাশাপাশি ভাল rollaway বাসা, স্টিয়ারিং ডিভাইস, ইত্যাদি হিসাবে
প্রযুক্তিগত পরামিতি এবং কম্পোজড ডিভাইস:
| উপাদান বেধ | Q235A গরম ঘূর্ণিত হালকা ইস্পাত জন্য 2mm-5.0mm |
| উপাদান প্রস্থ | 800-1250mm |
| ইস্পাত কুণ্ডলী ওজন | সর্বোচ্চ 15 টন |
| ইস্পাত কুণ্ডলী অন্তর ব্যাস | Φ500mm-Φ750mm |
মাত্রা গতি | 5- 15 মি / মিনিট |
স্তর রোলার সংখ্যা | 13 |
স্তর রোলার ব্যাস | 130mm |
স্কেল জন্য দৈর্ঘ্য পরিসীমা | 2000 ~ 12000mm অনুযায়ী requirments। |
কাটা দৈর্ঘ্য সহনশীলতা | ± 15 মিমি (8 মি দৈর্ঘ্য প্লেট বেস) |
প্রধান স্তরের মোটর শক্তি | 37kw (মোট 65KW) |
মেশিনের জন্য প্রস্থ এলাকা | প্রায় 7000 মিমি |
সরঞ্জাম অন্তর্ভুক্ত:
1. ইস্পাত কুণ্ডলী লোডিং ডলি গাড়ী:
ইউপি এবং ডাউন: হাইড্রোলিক
অনুভূমিক চলন্ত: motorized
সর্বোচ্চ ওজন লোড: 15 টন

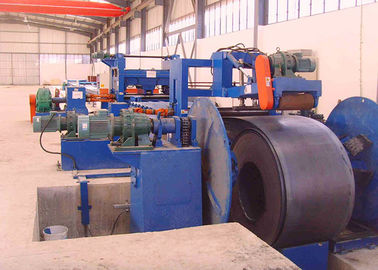

2. হাইড্রোলিক ডবল মাথা ছাতা টাইপ decoiler:
সহ: মোটরized পরিশোধ বন্ধ, মোটর, reducer,
শৃঙ্খল সিস্টেম শিফট স্থানান্তরিত লাগে। ঘূর্ণন দিক ঘড়ির কাঁটার এবং ঘন ঘন হতে পারে।
ওপেন এবং বন্ধ: হাইড্রোলিক
সর্বোচ্চ ওজন লোড: 15 টন
3. হাইড্রোলিক নির্দেশক-চাপ, ফোলা মাথা, চিম্টি এবং ভোজন ডিভাইস:
ইস্পাত কুণ্ডলী থেকে আলাদা হওয়ার জন্য ইস্পাত কুণ্ডলের মাথাটি গ্রহণ করা, হাইড্রোলিক আপ এবং প্রেস করতে হয়।
দুটি রোলারের ঘূর্ণন উপাদানটিকে প্রান্ত স্লিটিং ইউনিটে ফিড করে। আপ রোলার আপ এবং ডাউন: জলবাহী
4. মধ্যবর্তী ঘূর্ণায়মান উপায় worktable: 4 এম
5.ভ্রান্তি ইউনিট: (দুই lay টাইপ),
সহ: গতি নিয়মিত মোটর, reducer, গিয়ারবক্স।
লেভেলিং রোলার তাপ চিকিত্সা, 40Cr সঙ্গে চুক্তি হয়। HRC48
উপরে এবং নীচে রোলার মোট 13. (পিঞ্চ রোলার এক জোড়া সহ)
আপ রোলার বেস এর আপ এবং ডাউন আন্দোলন ওয়ার্ম সিস্টেম মাধ্যমে মোটর দ্বারা চালিত হয়।
এটা দৈর্ঘ্য পরিমাপ ইউনিট সঙ্গে হয়:
ঘূর্ণায়মান এনকোডার দৈর্ঘ্য Siginal সিস্টেম নিয়ন্ত্রণ এবং নির্দিষ্ট দৈর্ঘ্য নিয়ন্ত্রণ পাঠায়।
6. কাটন মেশিন:
সহ: হাইড্রোলিক সুইং বিম শিয়ার Q12Y-6 * 2000।
7. ডাবল প্রান্ত স্লিট ইউনিট।
হালকা মেরু জন্য সঠিক প্রস্থ পেতে গরম ঘূর্ণিত ইস্পাত প্লেট এর স্ক্র্যাপ প্রান্ত slitting জন্য এটি।
এটা ইস্পাত শীট কাটা রোলিং কাঁচি বেস উপর ভিত্তি করে। Slitting ইউনিট সামনে একটি dolly আছে। এটা সরাসরি কাটিয়া নিয়ন্ত্রণের জন্য। বিভিন্ন প্রস্থ ফ্রী বিভিন্ন আকার হালকা মেরু শীট পেতে slitting ফলক অবস্থান পরিবর্তন করে।
সহ:
রেল সঙ্গে টেবিল সাপোর্টিং
Clamping শীট dolly, এক টুকরা
মোটর এবং গিয়ার বক্স সঙ্গে ডাবল ব্লেড প্রকার প্রান্ত slitting ইউনিট।
8. মোমবাতি slitting ইউনিট
মোমবাতি slitting মেশিন ইস্পাত শীট কাটা রোলিং কাঁচি কাঁচি উপর ভিত্তি করে। Slitting ইউনিট সামনে একটি dolly আছে। এটা নিয়ন্ত্রণ ময়দার কাটিয়া ডিগ্রী জন্য। মোমবাতি slitting হার নিয়ন্ত্রণ করার জন্য dolly উপর ঝাপসা অবস্থান পরিবর্তন করে।
সহ:
রেল সঙ্গে টেবিল সাপোর্টিং
Clamping শীট dolly, এক টুকরা
মোটর এবং গিয়ার বক্স সঙ্গে একক ব্লেড টাইপ প্রান্ত slitting ইউনিট।

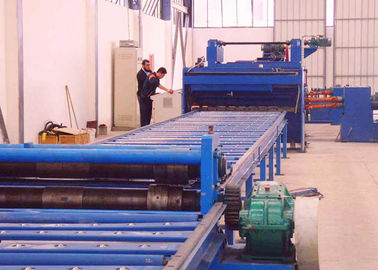

9। সমাপ্ত টাইপার শীট জন্য বল টাইপ সমর্থন টেবিল 12 মি

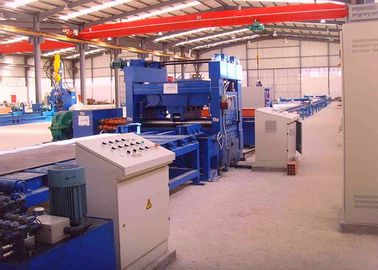

10. বৈদ্যুতিক সিস্টেম:
কেন্দ্রীয় নিয়ন্ত্রণ টেবিল।
পিএলসি, এসি ড্রাইভার বৈদ্যুতিন সংকেতের মেরু বদল দ্রুত প্রতিক্রিয়া এবং ভাল কার্যকলাপ বৈশিষ্ট্য, যা কার্যকরভাবে পরিমাপ নির্ভুলতা এবং চলমান গতি নিয়ন্ত্রণ করতে পারেন।
16. হাইড্রোলিক সিস্টেম:
হাইড্রোলিক শক্তি 25L / মিনিট
সহ: জলবাহী স্টেশন, ভালভ, তেল ট্যাংক, যৌথ, নরম পাইপ, হার্ড পাইপ এবং তাই।
