| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Metalwork |
| সাক্ষ্যদান: | CE, ISO, CCC |
| মডেল নম্বার: | VS1-12KV |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের প্যাকেজ |
| ডেলিভারি সময়: | ২ 0 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 সেট |
| মডেল: | VS1 (ZN63A)-12KV | ভেঙ্গে ফেলার সক্ষমতা: | 20, 25, 31.5, 40KA |
|---|---|---|---|
| রেটেড ভোল্টেজ: | 12KV | রেট করা বর্তমান: | 630A, 1250A, 1600A, 2500A, 3150A, 4000A |
| যান্ত্রিক জীবন: | 10000 বার | মোটর ভোল্টেজ: | DC/AC 110V 220V |
| প্রকার: | শূন্যস্থান | ওয়ারেন্টি: | 1 বছর |
| লক্ষণীয় করা: | VS1 বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকার,12kv বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকার,বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকার 630A |
||

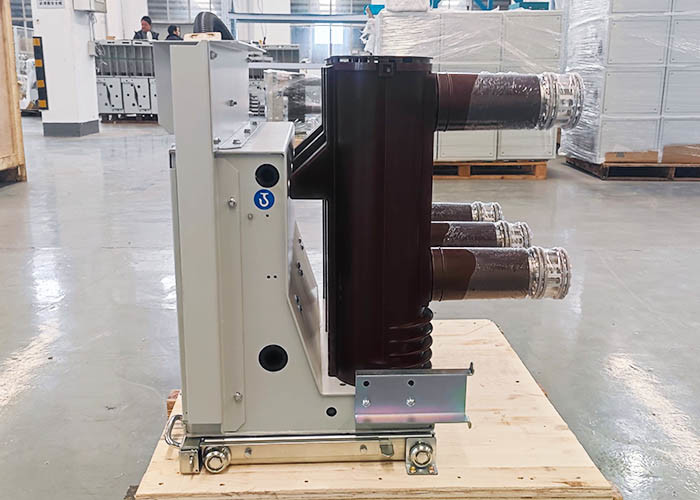

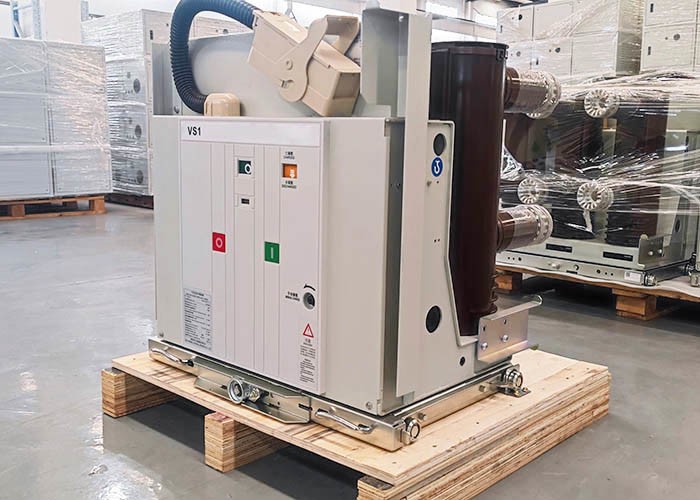

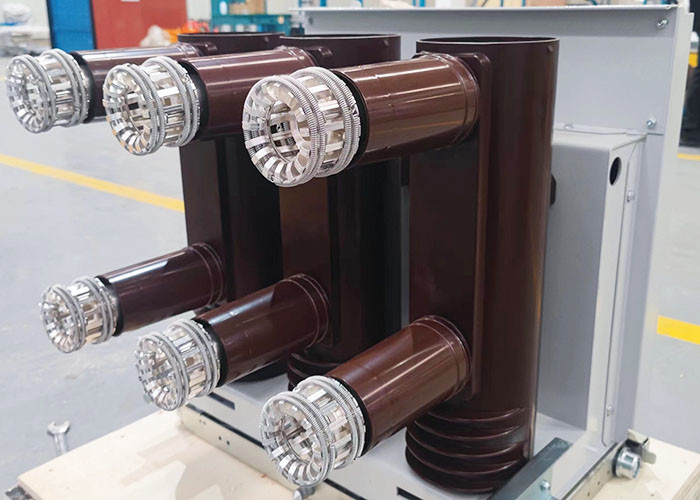

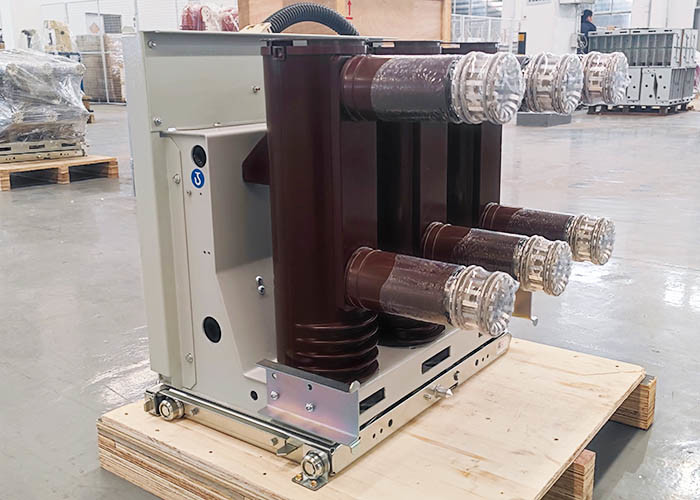

VS1 (ZN63A) টাইপ ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার হল রেটেড ভোল্টেজ 12KV, 24KV, থ্রি-ফেজ AC 50HZ ইনডোর হাই-ভোল্টেজ সুইচগিয়ার, যা মোটর ---- স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, উপলব্ধি করতে পারে বৈদ্যুতিক এবং বৈদ্যুতিক স্যুইচিং ক্লোজিং, হ্যান্ড সুইচগিয়ারে লোড করা যায়, ফিক্সড সুইচগিয়ারের সাথেও মিলানো যায়।XGN2 এবং GG1A-এর মতো স্থির ক্যাবিনেটের চাহিদা মেটাতে বিশেষ ইন্টারলকের সাথে ফিক্সড সার্কিট ব্রেকার যোগ করা যেতে পারে।একই সময়ে, মালভূমি এলাকায় (সমুদ্রপৃষ্ঠ থেকে 4000 মিটার পর্যন্ত) 12KV বিতরণ ব্যবস্থায় 24KV ভ্যাকুয়াম সার্কিট ব্রেকারও প্রয়োগ করা যেতে পারে।
VS1-12KV এর প্রধান বৈশিষ্ট্য ইনডোর উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার:
1. ভ্যাকুয়াম সার্কিট ব্রেকার কারণে সামঞ্জস্যের জন্য সুবিধাজনক, আর্কিং চেম্বারের নকশাটি উপরের দিকে অবস্থিত, অপারেটিং প্রক্রিয়াটি নীচে অবস্থিত।
2. এটা বায়ু এবং জৈব যৌগিক অন্তরক উপাদান সমন্বয় গঠন গ্রহণ.
3. সহজ বসন্ত অপারেটিং প্রক্রিয়া, 10000 অপারেটিং সময়।
4. মসৃণ এবং ভাল স্ব-লকিং কর্মক্ষমতা সীসা-স্ক্রু প্রপালশন প্রক্রিয়ার কারণে।
প্রযুক্তিগত পরামিতি:
| আইটেম | ইউনিট | তারিখ | |||
| রেটেড ভোল্টেজ |
কেভি |
12 | |||
| রেটেড ইমপালস ভোল্টেজ সহ্য করে | 75 | ||||
| রেট করা স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | 42 | ||||
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | |||
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 20 | 25 | 31.5 | 40 |
| রেট করা বর্তমান | ক |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| রেট স্বল্প সময়ের বর্তমান সহ্য করা | কেএ | 20 | 25 | 31.5 | 40 |
| রেট পিক সহনীয় বর্তমান | 50 | 63 | 80 | 100 | |
| রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান) | 50 | 63 | 80 | 100 | |
| সেকেন্ডারি সার্কিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | ভি | 2000 | |||
| রেট অপারেশন ক্রম | O－0.3S－CO 180S－CO | ||||
| শর্ট সার্কিট কারেন্টের রেটেড সময়কাল | এস | 4 | |||
|
রেট করা একক/ব্যাক-টু-ব্যাক ক্যাপাসিট্যান্স ব্যাঙ্ক ব্রেকিং কারেন্ট ব্রেকিং কারেন্ট সেট করুন |
ক | 630/400 (40KA হল 800/400) | |||
| রেটেড ক্যাপাসিটর ব্যাংক ইনরাশ কারেন্ট তৈরি করছে | কেএ | 12.5 (ফ্রিকোয়েন্সি≤1000Hz) | |||
| খোলার সময় (রেট ভোল্টেজ) | মাইক্রোসফট | 20-50 | |||
| বন্ধের সময় (রেট ভোল্টেজ) | মাইক্রোসফট | 35-70 | |||
| যান্ত্রিক জীবন | বার | 10000 | |||
| রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট ব্রেকিং টাইম | বার | 50 (40KA হল 30) | |||
| অনুমোদিত পরিধান চলন্ত এবং স্থির পরিচিতি পুরুত্ব জমা | মিমি | 3 | |||
| রেট করা বন্ধ অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| রেট করা খোলার অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| শক্তি সঞ্চয় মোটর রেট ভোল্টেজ | v | AC110/220 DC110/220 | |||
| শক্তি সঞ্চয় মোটর রেট পাওয়ার | w | 70 | |||
| শক্তি সঞ্চয় সময় | s | ≤15S | |||
| যোগাযোগ খোলার দূরত্ব | মিমি | 11±1 | |||
| যোগাযোগ স্ট্রোক | মিমি | 3.5±1 | |||
| যোগাযোগ বাউন্স সময় | মাইক্রোসফট | ≤2 (40KA≤3) | |||
|
তিন - ফেজ খোলার এবং বন্ধ ভিন্নতা |
মাইক্রোসফট | ≤2 | |||
| খোলার গড় গতি (সামনে 8 মিমি) | মাইক্রোসফট | ০.৯-১.৩ | |||
| গড় বন্ধ গতি | মাইক্রোসফট | 0.5～0.8 (40KA হল 0.5～0.9) | |||
| যোগাযোগ রিবাউন্ড প্রশস্ততা খোলার | মাইক্রোসফট | ≤3 | |||
| প্রধান সার্কিট প্রতিরোধের | Ω |
≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(2500A এর উপরে) |
|||
| বন্ধ যোগাযোগ চাপ | এন | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
