| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Metalwork |
| সাক্ষ্যদান: | CE, ISO, CCC |
| মডেল নম্বার: | VS1-12KV |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের প্যাকেজ |
| ডেলিভারি সময়: | ২ 0 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 সেট |
| মডেল: | VS1-12KV/1250-31.5 | ভেঙ্গে ফেলার সক্ষমতা: | 31.5KA |
|---|---|---|---|
| রেটেড ভোল্টেজ: | 12KV | রেট করা বর্তমান: | 1250A |
| যান্ত্রিক জীবন: | 10000 বার | মোটর ভোল্টেজ: | DC/AC 110V 220V |
| পদ্ধতি: | বসন্ত শক্তি চার্জিং | ওয়ারেন্টি: | 1 বছর |
| লক্ষণীয় করা: | ইনডোর প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার,1250A ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার,সুইচগিয়ারের জন্য ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার |
||
আবেদন:
শিল্প ও খনির উদ্যোগের জন্য, বিদ্যুৎ কেন্দ্র, সাবস্টেশন এবং বৈদ্যুতিক সুবিধাগুলির নিয়ন্ত্রণ ও সুরক্ষার জন্য অন্যান্য ট্রান্সমিশন এবং বিতরণ ব্যবস্থা এবং ঘন ঘন অপারেশন স্থানগুলির জন্য উপযুক্ত।

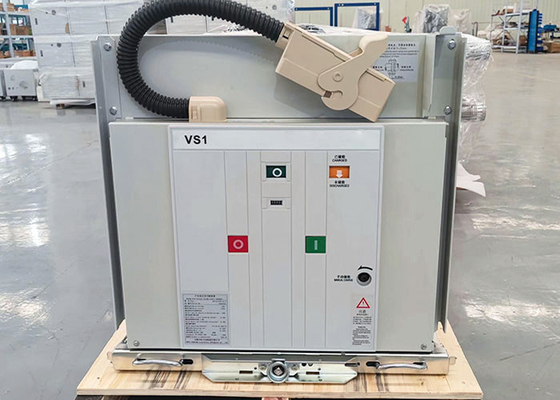

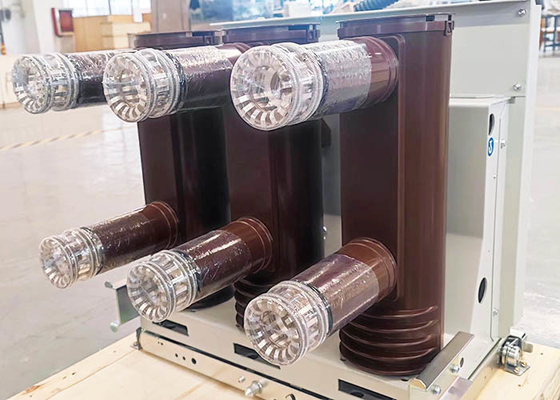

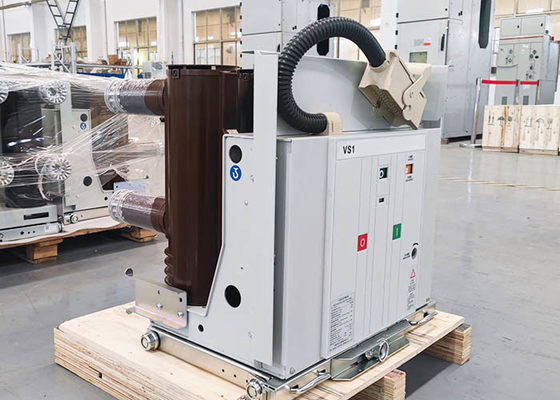

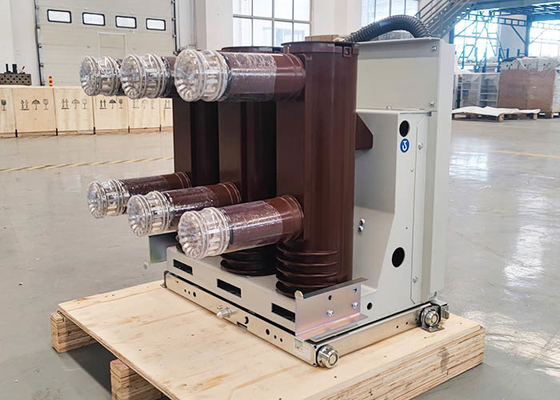

VS1-12KV এর বর্ণনা ইনডোর হাইভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার:
VS1-12KV মডেল ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার হল এক ধরনের হোলিস্টিক এবং সম্পূর্ণ সিল করা হাই ভোল্টেজ সুইচগিয়ার, এতে কমপ্যাক্ট ডাইমেনশন এবং ছোট ভলিউম রয়েছে।VCB রেটেড ভোল্টেজ 7.2~12KV, তিন-ফেজ এবং AC 50/60Hz এর পাওয়ার সিস্টেমে প্রযোজ্য।এটি ঘন ঘন অপারেশন, সুরক্ষা এবং নিয়ন্ত্রণ লাইন এবং বৈদ্যুতিক যন্ত্রপাতির সঙ্গে অনুষ্ঠানের ক্ষেত্রে প্রযোজ্য।পণ্যটি GB1984-2003, IEC56, , JB3855-1996 এবং DL/T403-1999 এর সাথে সামঞ্জস্যপূর্ণ এবং টাইপ পরীক্ষায় উত্তীর্ণ হয়।
প্রযুক্তি এবং বিস্তারিত:
প্রযুক্তিগত পরামিতি:
| আইটেম | ইউনিট | তারিখ | |||
| রেটেড ভোল্টেজ |
কেভি |
12 | |||
| রেটেড ইমপালস ভোল্টেজ সহ্য করে | 75 | ||||
| রেট করা স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | 42 | ||||
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | |||
| রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | কেএ | 20 | 25 | 31.5 | 40 |
| রেট করা বর্তমান | ক |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| রেট স্বল্প সময়ের বর্তমান সহ্য করা | কেএ | 20 | 25 | 31.5 | 40 |
| রেট পিক সহনীয় বর্তমান | 50 | 63 | 80 | 100 | |
| রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান) | 50 | 63 | 80 | 100 | |
| সেকেন্ডারি সার্কিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | ভি | 2000 | |||
| রেট অপারেশন ক্রম | O－0.3S－CO 180S－CO | ||||
| শর্ট সার্কিট কারেন্টের রেটেড সময়কাল | এস | 4 | |||
|
রেট করা একক/ব্যাক-টু-ব্যাক ক্যাপাসিট্যান্স ব্যাঙ্ক ব্রেকিং কারেন্ট ব্রেকিং কারেন্ট সেট করুন |
ক | 630/400 (40KA হল 800/400) | |||
| রেটেড ক্যাপাসিটর ব্যাংক ইনরাশ কারেন্ট তৈরি করছে | কেএ | 12.5 (ফ্রিকোয়েন্সি≤1000Hz) | |||
| খোলার সময় (রেট ভোল্টেজ) | মাইক্রোসফট | 20-50 | |||
| বন্ধের সময় (রেট ভোল্টেজ) | মাইক্রোসফট | 35-70 | |||
| যান্ত্রিক জীবন | বার | 10000 | |||
| রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট ব্রেকিং টাইম | বার | 50 (40KA হল 30) | |||
| অনুমোদিত পরিধান চলন্ত এবং স্থির পরিচিতি পুরুত্ব জমা | মিমি | 3 | |||
| রেট করা বন্ধ অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| রেট করা খোলার অপারেটিং ভোল্টেজ | v | AC110/220 DC110/220 | |||
| শক্তি সঞ্চয় মোটর রেট ভোল্টেজ | v | AC110/220 DC110/220 | |||
| শক্তি সঞ্চয় মোটর রেট পাওয়ার | w | 70 | |||
| শক্তি সঞ্চয় সময় | s | ≤15S | |||
| যোগাযোগ খোলার দূরত্ব | মিমি | 11±1 | |||
| যোগাযোগ স্ট্রোক | মিমি | 3.5±1 | |||
| যোগাযোগ বাউন্স সময় | মাইক্রোসফট | ≤2 (40KA≤3) | |||
|
তিন - ফেজ খোলার এবং বন্ধ ভিন্নতা |
মাইক্রোসফট | ≤2 | |||
| খোলার গড় গতি (সামনে 8 মিমি) | মাইক্রোসফট | ০.৯-১.৩ | |||
| গড় বন্ধ গতি | মাইক্রোসফট | 0.5～0.8 (40KA হল 0.5～0.9) | |||
| যোগাযোগ রিবাউন্ড প্রশস্ততা খোলার | মাইক্রোসফট | ≤3 | |||
| প্রধান সার্কিট প্রতিরোধের | Ω |
≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(2500A এর উপরে) |
|||
| বন্ধ যোগাযোগ চাপ | এন | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
