উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Metalwork |
সাক্ষ্যদান: | CE, ISO, CCC |
মডেল নম্বার: | আরডাব্লুওয়াইজি -3000 (এমআইজি) |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 40 দিন |
পরিশোধের শর্ত: | L/C, T T |
যোগানের ক্ষমতা: | 100 সেট করে প্রতি মাসে |
ব্যবহার: | হাইড্রোলিক অয়েল সিলিন্ডার রোবোটিক্স ওয়েল্ডিং মেশিন | ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য: | 2500mm |
---|---|---|---|
সর্বাধিক বাঁক ব্যাস: | 400mm | ভার ভার: | 1.5T |
ওয়ারান্টীর: | 1 বছর, 12 মাস | রঙ: | ব্যাক্তিগত |
লক্ষণীয় করা: | স্বয়ংক্রিয় পাইপ ldালাই মেশিন,স্বয়ংক্রিয় ldালাই সরঞ্জাম |

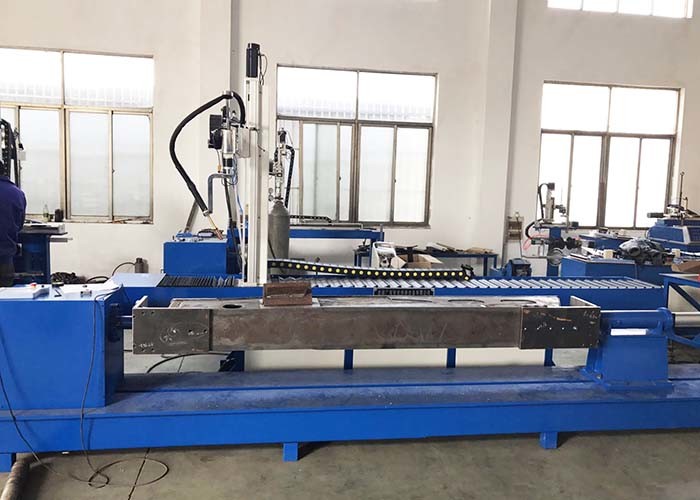

হাইড্রোলিক অয়েল সিলিন্ডারের জন্য অ্যাডভান্সড অটোমেটিক পাঁচ অক্ষের রোবোটিক্স ওয়েল্ডিং মেশিন
রোবোটিক্স ওয়েল্ডিং মেশিনের জন্য নকশা নির্দেশিকা:
রোবোটিক ওয়েল্ডিং মেশিনের নকশাটি পণ্য প্রক্রিয়া প্রয়োজনীয়তা এবং সুবিধামতো অপারেশন এবং রক্ষণাবেক্ষণের জন্য সরঞ্জামগুলির উত্পাদন ক্ষমতা উপর ভিত্তি করে তৈরি করা হয়, যাতে সরঞ্জামের ব্যয় কার্যকারিতা সর্বাধিক হয়। আমরা আমাদের ডিজাইনকে অর্থনীতি, সুরক্ষা, ভাল পরিচালনা এবং নির্ভরযোগ্যতার সাথে আমাদের নকশা নির্দেশিকা হিসাবে নকশা করি এবং সরঞ্জামগুলির নির্ভরযোগ্যতাটিকে আমাদের প্রাথমিক লক্ষ্য হিসাবে বিবেচনা করি। গ্রাহকের প্রয়োজনীয়তা মেটাতে সরঞ্জামগুলি আরও অর্থনৈতিক করার জন্য, রোবোটিক্স ওয়েল্ডিং মেশিন সলিউশনটি এখন গ্রাহকদের জন্য আলোচনার জন্য উপলব্ধ।
প্রকল্পের সামগ্রী:
নির্দিষ্ট মাত্রিক পরামিতিগুলি গ্রাহক দ্বারা সরবরাহিত অঙ্কনের সাপেক্ষে।
1) eldালাই অবজেক্ট: সিলিন্ডার নীচে, ফ্ল্যাঞ্জ, পিস্টন রড, বৃত্তাকার বন্দর এবং বর্গাকার বন্দর;
2) উপাদানগুলি: ইস্পাত টিউব এসটি 52 বেকড এবং শ্যাঙ্ক স্টিল SAE 1045;
3) সিলিন্ডার ব্যাস: ¢ 50 ~ ¢ 400 মিমি;
4) ওয়ার্কপিসের দৈর্ঘ্য: 100 ~ 2500 মিমি;
5) সিলিন্ডারের বেধ: 5 ~ 50 মিমি।
ডিজাইন ভিত্তিক:
ওয়ার্কপিস অঙ্কন, মেল এক্সচেঞ্জ ফাইল এবং গ্রাহক দ্বারা সরবরাহ করা যোগাযোগ রেকর্ড।
প্রধান বৈশিষ্ট্য:
1) robালাইয়ের গুণমান এবং উত্পাদন দক্ষতা উন্নত করতে রোবট এবং প্যানাসনিক এফআর -500 আর্ক ওয়েল্ডিং উত্স গ্রহণ করে।
2) রোবোটিক্স ওয়েল্ডিং সরঞ্জামগুলির কনফিগারেশনটি নমনীয়। স্থিরতা সামঞ্জস্য করে, ভবিষ্যতে ldালাইয়ের জন্য ওয়ার্কপিসটি পরিবর্তনের প্রয়োজনীয়তার সাথে এটি খাপ খাইয়ে নিতে পারে।
3) রোবোটিক্স সরঞ্জামগুলির ফিক্সচার এবং রোটারি টেবিলের মধ্যে সংযোগ সাধারণ সাধারণ কাঠামো গ্রহণ করে, যা ফিক্সচার প্রতিস্থাপনকে সুবিধাজনক এবং নির্ভুল করে তোলে এবং অবস্থানটি সঠিক accurate
৪) অর্গনমিকভাবে ডিজাইন করা ফিক্সচার ডিজাইন অপারেটরটিকে কাজ করা সহজ, শ্রম-সঞ্চয় এবং অপারেটরের শ্রমের তীব্রতা হ্রাস করে।
5) পজিশনিং উপাদানগুলি উচ্চ নির্ভুলতা বজায় রাখতে এবং ওয়ার্কপিসের জন্য উচ্চ মানের নিশ্চিত করার জন্য সুবিধাজনকভাবে এবং সঠিকভাবে ফিক্সচারগুলিকে সামঞ্জস্য করতে পারে।
6) প্রোগ্রামেবল টার্মিনাল সমন্বিত নিয়ন্ত্রণ ব্যবস্থা সংবেদনশীল, নির্ভরযোগ্য, কম ত্রুটিযুক্ত, এবং পরিচালনা এবং পরিচালনা সহজ।
7) সিস্টেমের অপারেটিং স্থিতি এবং সিস্টেম অ্যালার্মগুলি প্রোগ্রামেবল টার্মিনালে প্রদর্শিত হয়, যা সিস্টেম রক্ষণাবেক্ষণকে স্বজ্ঞাত এবং পরিচালনা করতে সহজ করে তোলে।
সরঞ্জাম বিশ্লেষণ প্রক্রিয়া:
Eldালাই অপারেশন ক্রম:
ঘোরানো প্ল্যাটফর্মে সিলিন্ডারটি ক্ল্যাম্প করুন → তিনটি নখ এবং বায়ুসংক্রান্ত টেলস্টক ক্ল্যাম্পিং ব্যবহার করুন the স্টার্ট বোতাম টিপুন, সিলিন্ডারের অভ্যন্তরে weালাইয়ের সিমটি অনুকরণ করতে, ওয়েল্ডিং মশাল নিয়ন্ত্রণ করতে পরীক্ষক ব্যবহার করুন এবং একাধিক স্তরগুলির অবিচ্ছিন্ন continuousালাই অনুধাবন করুন এবং রাউন্ড। বৃত্তাকার চাপ, সরলরেখা, তির্যক ট্র্যাক, ldালাই কারেন্ট, ভোল্টেজ এবং গতি পূর্ব নির্ধারণ করা যেতে পারে, প্রতিটি ওয়েল্ডিং সিউম ট্র্যাকের উচ্চতা এবং প্রস্থ পূর্বরূপ হতে পারে, ট্র্যাকটি ভালভাবে অনুকরণ করে এবং তারপরে দ্রুত ট্র্যাকটি সঠিক কিনা তা যাচাই করার জন্য সরানো যায়, যদি এটি প্রস্তুত থাকে তবে ওয়েল্ডিং শুরু করুন (ভুল অবস্থানে বিভাগে পরিবর্তন করা যেতে পারে) eld eldালাই সম্পন্ন হয়েছে।
ওয়ার্কপিস ওয়েল্ড মানের প্রক্রিয়াজাতকরণ:
Ingালাই সীমের প্রস্থটি অভিন্ন, ldালাই ওভারল্যাপ মানটি সামঞ্জস্যযোগ্য, এবং ldালাইয়ের সীমটি সুন্দর।
Airালাই ত্রুটি যেমন বায়ু ছিদ্র, অসম্পূর্ণ অনুপ্রবেশ, পিটস, বার্ন এবং স্ল্যাগ অন্তর্ভুক্তির অনুমতি নেই এবং ওয়েল্ডিং স্প্যাটারটি ছোট is
প্রধান কনফিগারেশন:
পদ | নাম | স্পেসিফিকেশন / মডেল | পরিমাণ (সেট) | মন্তব্য | |
1 | রোবট সিস্টেম | রোবট শরীর | GSD3000 | 1 | metalwork |
নিয়ন্ত্রণ বাক্স | 1 | metalwork | |||
2 | ট্রান্সফরমার | BK300VA | 1 | চীন ইউহুয়া | |
3 | সিও 2 eldালাই উত্স | এফ আর-500 | 1 | প্যানাসনিক | |
4 | ওয়েল্ডিং স্টেশন | 1 | metalwork | ||
5 | Positioner | 1 | metalwork | ||
6 | বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা | 1 | metalwork | ||
7 | সার্ভো মোটর | 7 | Yichuan | ||
8 | প্ল্যানেটারি রিডুসার | 5 | তাইশ প্রযুক্তি | ||
9 | সংক্রমণ উপাদান | 3 | তাইওয়ান হুইউন | ||
10 | প্রতিটি ভারবহন | আমদানিকৃত এনএসকে |
ওয়েল্ডিং ওয়ার্কপিসের ফটো:
